前    言

為了讓xx大學校方更加了解供熱管網監控平衡改造項目，更好配合工程項目的實施，連云港騰越電子科技有限公司技術專家特編寫此文件。

管理部門、工程施工人員在操作前應閱讀本文，了解系統的施工特點和技術要求。工程人員應該在了解民用或工業弱電施工相關的專業知識基礎上再參照本文針對本系統的特定要求進行工程設計和工程實施。本系統表計通訊規范是CJ/T 188-2004 《戶用計量?jì)x表數據傳輸技術條件》可選用兩種抄表模式（集中抄表、自動抄表），本系統的工程施工可分為表計安裝施工、布線施工、管理軟件的安裝調試。

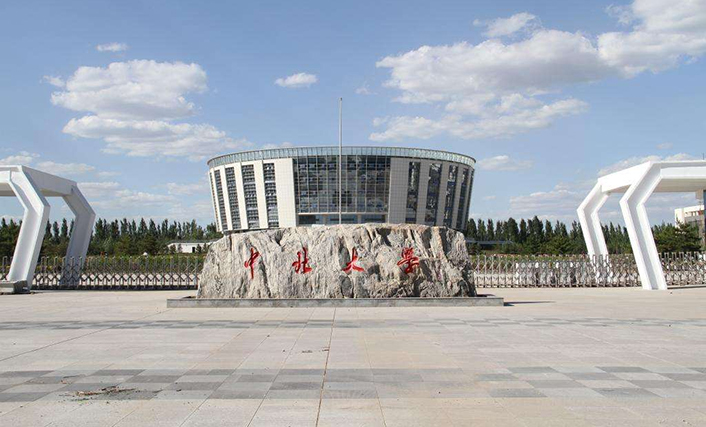

1、該項目為山西xx大學，住宿、辦公、食堂、洗浴、圖書館等13棟樓；

2、經校方領導介紹、提供的圖紙分析，得出結論如下：

2.1、需求：通過超聲波熱量表溫度、溫差、壓力等參數的時時（5分鐘/次）采集，發現該棟樓的熱量耗散。每棟樓熱源入口處均安裝，從而能夠找到所有樓棟的供熱效果，將供熱過贏的樓棟熱源入口閥門關閉一定程度，將過贏的熱量匯集到供熱不足的樓棟，達到學校內樓棟供熱的平衡。

2.2、數據遠傳方式采用TCP/IP傳輸，每只表信號線從地下井穿入室內的交換機，通過internet互聯最終接入服務器（B/S架構）后臺。

2.3、表安裝于樓棟外側的垂直地下井內，深度約1.2米-1.5米，但當前井直徑只有1米左右，不滿足安裝條件，經過溝通確認，可有施工方在原井旁邊深挖一個長1.5米，寬1米的垂直井，在此空進內安裝熱量表及閥門。

1、RS485總線：一根信號總線，且每棟樓的表計全部并聯到這根總線上，能同時獲得抄表瞬間電源和傳遞表計數據信號線的統稱。

2、超聲波熱量表：用于準確計量每棟樓的累積熱量、流量、瞬時流速、進、回水溫度的儀表。

3、采集器：數據從熱量表采集上來，并通過采集器、以太網串口服務器，傳輸至服務器的中間設備，同時可以通過該設備從服務器向下發送控制命令，在整個遠傳系統中起到承上啟下的作用。

4、以太網串口服務器：將采集器的TTL信號轉換成TCP/IP信號，上行至交換機；

5、服務器管理系統平臺：即管理軟件，匯集每戶表計的數據并顯示出來，以便于數據的存儲、統計、運算、分析、收費、查詢、指令下發并顯示等。

6、通信協議：實現終端儀表與管理系統平臺數據遠程傳輸的約定數據格式，滿足CJ/T 188-2004《戶用計量?jì)x表數據傳輸技術條件》之要求。

1、本系統（Web部分）基于 B/S 架構，以internet為傳輸媒介，是一個集自動抄表、設備管理和數據分析的分布式網絡(luò )系統。用戶無需安裝任何軟件即可通過 Web 瀏覽器登錄系統，進行系統的管理和查看相關抄表數據。

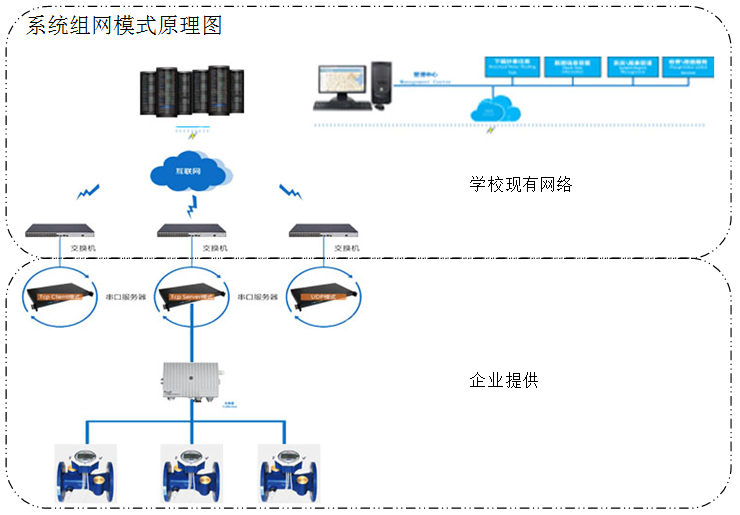

2、系統運行原理：系統由超聲波熱量表、采集器、串口以太網服務器、系理軟件四大部分組成。該系統可在最大程度上簡化用戶的操作，實現真正意義上的足不出戶、智能抄表。

熱量表時時計算取暖用戶的累積熱量，采集器器通過RS485數據總線抄讀每棟樓用表的累積熱量，同時將抄收的數據通過串口服務器上傳至服務器軟件。此時服務器軟件將抄收上來的數據進行存儲、走勢圖分析、費用結算等。

1、大口徑超聲波熱量表：

1.1、外部供電：DC12V；

1.2、抄表頻率：最小抄表時間5分鐘每次；

1.3、溫度范圍：（4-95）℃；

1.4、準確度等級：2級；

1.5、時差芯片：德國ACAM-GP2-2；

1.6、溫度分辨率：0.01℃；

2、采集器：

2.1、工作電源：AC220V；

2.2、通訊方式：TCP/IP，帶壓力采集遠傳；

2.3、帶負載能力：<240PCS；

2.4、數據容量：2年歷史數據；

2.5、遠程升級：采集器具有遠程升級功能，可由上位機通過GPRS下發程序文件進行遠程升級；

3、串口以太網服務器：

3.1、支持多種工作模式：Virtual Com、Serial Tunnel、TCP Server、TCP Client、UDP和Modbus、網關；

3.2、提供1 個RS-232/422/485 串口，4個接口；

3.3、高安全性能：SSL 數據加密；可通過HTTPS 和SSH 安全的進行設備管理；

3.4、IP訪問控制：IP白名單；

4、管理軟件技術特點：

4.1、采用oracle旗下mysql數據庫。（為了更好的實現彈性云計算，目前主流互聯網服務商在逐漸擺脫傳統oracle數據庫，即所謂“去IOE”，mysql數據庫集群可以更好的在性能和成本上獲得平衡）。

4.2、系統架構的設計理念以彈性云計算作為支撐。隨著業務量的增大，逐漸增加服務器形成集群。即可以避免一開始大量的服務器建設投入，又可以根據業務量需求隨時拓展系統運算能力。系統存儲分析采用互聯網業界最領先的搜索引擎技術，其與數據庫技術互相配合補充，可以滿足百萬戶以上的快速數據分析和查詢。

4.3、基于 B/S 架構設計，實現對外網進行WEB發布。是一個集自動抄表、設備管理和數據分析的分布式網絡(luò )系統。用戶無需安裝任何軟件即可通過 Web 瀏覽器登錄系統，進行系統的管理和查看相關抄表數據。

4.4、存儲、定期備份。根據用戶設置采集數據方式，系統將自動對采集回來的數據進行自動存儲，存儲數據量的能力視硬盤大小而定。在供熱期間，可人為備份或指定路徑系統自動備份。

熱量表的所有部件（包括流量計，溫度傳感器和計算器）安裝位置應避免曝曬、水淹、冰凍、化學和電磁污染，并方便拆裝和抄表。

1、流量傳感器的安裝：

1)安裝前應徹底清洗系統管路，清除支管內的麻絲、砂石等雜物，以免造成流量計故障；

2)流量計水平或垂直于管道安裝；

3)水流方向應與流量計上的箭頭標示相一致；

4)前后管道直徑要與流量計口徑相符；

5)表前應留10倍DN、表后應留8倍DN的直管段（DN為熱量表的公稱直徑）；

6)建議安裝在進水管道；

7)安裝完畢，應在連接螺母與熱量表之間、測溫球閥與溫度傳感器之間打鉛封。

2、溫度傳感器的安裝：

1)帶有紅色標簽的溫度傳感器應安裝在進水管上，必須安裝在表體或專用的測溫球閥、測溫三通、測溫座上；

2)帶有藍色標簽的溫度傳感器應安裝在回水管上，必須安裝在表體或專用的測溫球閥、測溫三通、測溫座上；

3)溫度傳感器引線不得隨意增減、變更。

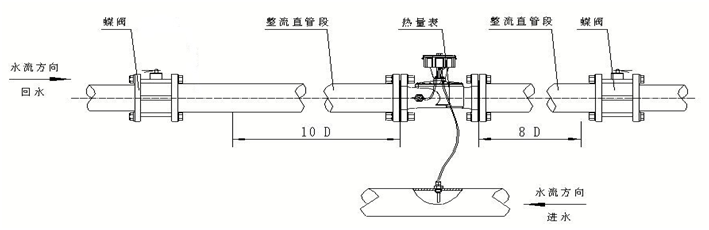

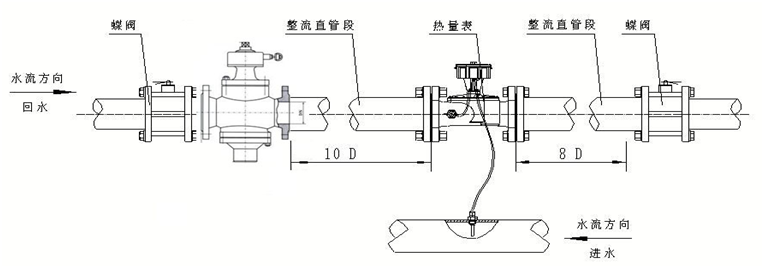

3、安裝示意圖：

4、推薦安裝方案（備選）：

在減少成本投入情況下，為解決校區管網水力、溫度不均衡，推薦安裝自立式流量平衡閥，安裝圖如下：

管網中安裝自立式流量平衡閥可直接根據工況需求來設定流量，閥門可在水作用下，自動消除管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變，該閥這些功能使管網流量調節一次完成，把調網工作變?yōu)楹?jiǎn)單的流量分配，從而有效的解決管網水力失調、溫度分部不均問題，使管網流量按需分配，解決冷熱不均問題。

加裝自立式流量平衡閥后，優越性體如下：

4.1、不需要進行系統調試，節約大量的時間，增加使用的面積和空間，解決水力、溫度不均衡問題的同時，不會(huì )影響其它區域的水系統設計和平衡；

4.2、具有明顯的節能效果; 降低磨損和減少浪費，保障所有設備的耐用性，避免流量過大而造成的銅管損耗，同時提高了供熱管網區域安全性；

熱量表自發貨之日起整機一年內免費保修，終身維護,但下列情況導致的損壞則不予保修：

1、熱量表的各部件封印標志被開啟、破壞；

2、熱量表的各部件被人為破壞；

3、熱量表的各部件遭受曝曬、水淹、冰凍和化學污染；

4、安裝前未清理管道或管道內雜質過多，導致流量計損壞；

5、溫度傳感器引線被扯斷，或顯示器過度轉動導致流量傳感器引線扯斷；

6、因未選用適合的產品型號而造成的故障和損害。

1、售前服務：

1.1、根據用戶需要制定專業工程師隨時為用戶提供技術支持；

1.2、根據需要制定專業工程師到項目現場進行各類數據采集；

1.3、提供技術方案、施工方案以及各類必須的設計方案；

1.4、提供項目預算（產品及系統使用）和成本效益分析。

2、售中服務：

2.1、在項目啟動前，派駐專業工程師赴安裝現場對施工人員進行安裝指導，發現問題及時溝通更正；

2.2、安裝完畢后，派駐專業工程師赴現場進行調試，交流、解答、解決現場中出現的問題，直至達到預期效果；

2.3、在驗收階段，配合客戶及甲方完善各類驗收資料，做好充分準備迎接驗收，并在驗收中做好答疑，以保驗收順利通過；

2.4、項目投入使用后，組織工程師赴現場對終端用戶及物業管理人員進行培訓指導。

3、售后服務:

3.1、建立客戶的產品使用檔案記錄，定期回訪；

3.2、專業化的售后服務團隊迅速反應，24小時以?xún)燃皶r(shí)回復，力求用戶滿意度100%；

3.3、產品免費保修兩年，終生服務。保修期滿，更換配件僅收取材料及人工費；

3.4、根據現場需求，隨改區域產品使用量的增加，當地設置服務機構。
